Стандартная плата управления маркировкой

Обзор продукта

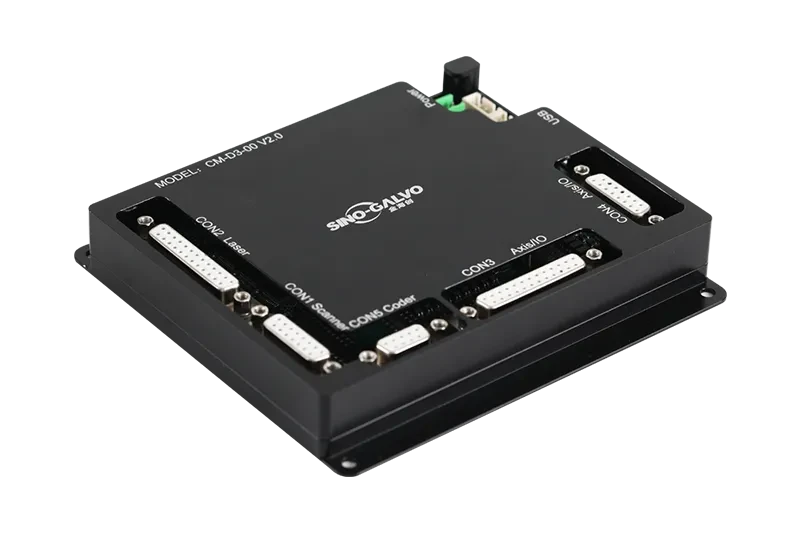

Стандартная плата управления маркировкой CM-D3-00 разработана специально для программного обеспечения для лазерной маркировки и может удовлетворить различные требования к высокоточной лазерной маркировке.

Стандартная плата контроля маркировки CM-D3-00 делится на несколько типов в зависимости от используемого в оборудовании лазера. Для различных типов лазеров использование стандартной карты управления маркировкой этой модели позволяет добиться хороших эффектов управления.

CM-D3-00 имеет следующие характеристики:

◆ Подключение через интерфейс USB, высокая защита от-помех;

Благодаря использованию элементов управления с более высокой вычислительной производительностью скорость системы управления увеличивается;

◆ Поддержка ШИМ-управления;

◆ Поддержка трех-осевого управления зеркалом по осям X, Y, Z;

Вращающаяся ось и вспомогательная ось могут поддерживать 2-осевые шаговые двигатели и серводвигатели с аппаратными функциями левого и правого предела и определения начала координат;

Разработанная с защитой от перегрузки по мощности, сверхтока и обратного подключения, система работает более надежно.

Функция платы
Стандартная плата управления маркировкой CM-D3-00 может обеспечивать следующие функциональные требования в соответствии с потребностями приложения:

◆ 1-канальный цифровой зеркальный интерфейс (XYZ), сигнал дифференциального интерфейса, с использованием выхода интерфейса DB15;

◆ 1 универсальный интерфейс управления волоконным лазером, выход сигнала управления лазером через интерфейс DB25, подключенный к универсальному волоконному лазеру;

И вращающийся вал, и удлинительный вал могут выдавать сигнал направления и импульс одного канала для управления шаговым двигателем или серводвигателем, который можно использовать для сращивания валов или крупноформатного соединения. Выход шагового двигателя или серводвигателя включает исходный сигнал, а также левый и правый предельные сигналы и может поддерживать несимметричные интерфейсы для режимов с общим катодом и общим анодом;

Два выхода ШИМ могут быть подключены к нескольким лазерам или устройствам, управляемым сигналом ШИМ;

◆ 1-канальный интерфейс связи 232;

◆ 8 выходов ввода-вывода и 8 входов ввода-вывода.
