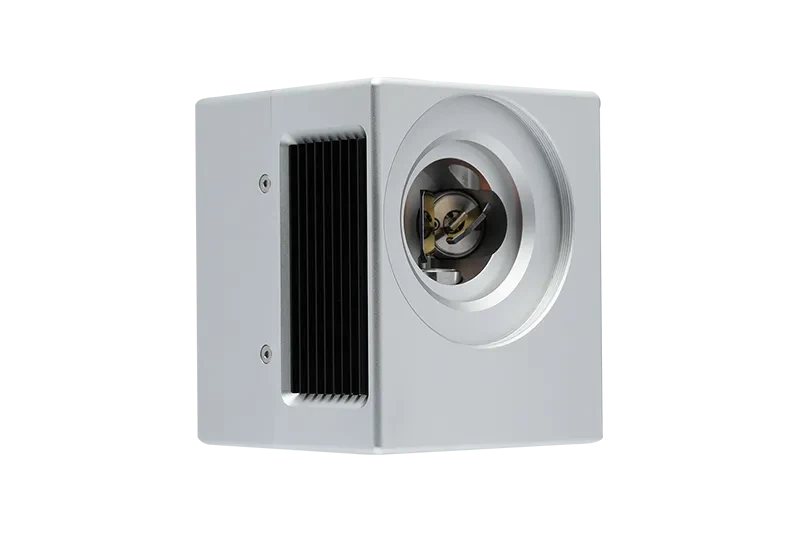

SG7210 Высокоскоростной-сканирующий гальванометр для лазерной маркировки
Особенности продукции
■ Дифференциальный фотоэлектрический датчик точно определяет положение ротора двигателя, обеспечивая превосходную линейность, минимальный дрейф, высокое разрешение и повторяемость.
■ Точная разработка нагрузки для 10-миллиметрового зеркала в сочетании с высокоточной сборкой двигателя-и хорошо-оптимизированной конструкцией-с низким статическим трением и минимальным смещением нулевой-точки-обеспечивает превосходные динамические характеристики.
■ Драйвер включает в себя возможности прямой подачи-по скорости, что значительно улучшает динамический отклик системы и скорость сканирования.
■ Встроенная-защита от перегрузки, перегрузки по току и обратной полярности обеспечивает надежную работу системы.
■ Система имеет оптимизированную конструкцию, обеспечивающую электромагнитную совместимость (ЭМС), обеспечивающую высокое соотношение сигнал-/-шум и высокую помехоустойчивость.
■ Распространенные проблемы, такие как тепловой дрейф, интерференция сигналов и дрейф нулевой-точки в гальванометрических двигателях, были эффективно решены.
Параметры продукции
|
速度 |
|
|
Скорость маркировки(1) |
8000 мм/с |
|
Скорость позиционирования(1) |
15000 мм/с |
|
Скорость записи(2) |
559cps |
| Время отклика на шаг (1% от полного хода) |
260 мкс |
| Время отклика на переход (10 % от полного хода) |
830us |
| Ошибка отслеживания |
Меньше или равно 144us |
| Точность и ошибка | |
| Линейность |
99.9% |
| Повторите точность позиционирования |
<8 мкРад |
| Ошибка усиления |
<5 мрад |
| Смещение нуля (ошибка происхождения пакета) |
<5 мрад |
| Длительный-дрейф (8 часов непрерывной работы) |
<0,5 мрад |
| Пропорциональный дрейф |
<40 ppm/градус |
| Нулевой дрейф |
<15 мкРад/градус |
| Порог повреждения линзы | |
| Si подложка |
10 Дж/см^2 |
| Длина волны отражения объектива (3) |
10600 нм/1064 нм/355 нм |
| Мощность и сигнал | |
| Входное напряжение |
±15 В постоянного тока |
| Номинальный ток |
2A |
| Протокол интерфейса |
XY2-100 |
| Угол сканирования |
±11 градусов |
| Рабочий ток, температура, размеры | |
|
Рабочая температура |
0 градусов --45 градусов |
|
Температура хранения |
-10 градусов --60 градусов |
| Входная апертура лазера |
10 мм |
| Размеры гальванометра (Д × Ш × В) |
114×96,5×93,7 мм |
| Вес гальванометра |
≈1,8 кг |
| скорость | |
| Скорость маркировки (1) |
8000 мм/с |
| Скорость позиционирования (1) |
15000 мм/с |
| Скорость позиционирования (2) |
559cps |
| Время отклика на шаг (1% от полного хода) |
260 мкс |
| Время отклика на шаг (10 % от полного хода) |
830us |
| Ошибка отслеживания |
Меньше или равно 144us |
| Точность и ошибка | |
| Линейность |
99.9% |
| Повторите точность позиционирования |
<8 мкРад |
| Ошибка усиления |
<5 мрад |
| Смещение нуля (ошибка происхождения пакета) |
<5 мрад |
| Длительный-дрейф (8 часов непрерывной работы) |
<0,5 мрад |
| Пропорциональный дрейф |
<40 стр/мин/степень |
| Нулевой дрейф |
＜15мкРад/степень |
| Порог повреждения линзы | |
| Si подложка |
10 Дж/см^2 |
| Длина волны отражения объектива (3) |
10600 нм/1064 нм/355 нм |
| Мощность и сигнал | |
| Входное напряжение |
±15 В постоянного тока |
| Номинальный ток |
2A |
| Протокол интерфейса |
XY2-100 |
| Угол сканирования |
±11 градусов |
| Рабочий ток, температура, размеры | |
| Рабочая температура |
0 градусов--45 градусов |
| Температура хранения |
-10степень--60степень |
| Входная апертура лазера |
10 мм |
| Размеры гальванометра (Д × Ш × В) |
114×96,5×93,7 мм |
| Вес гальванометра |
≈1,8 кг |
горячая этикетка : sg7210 высокоскоростной-сканирующий гальванометр для лазерной маркировки, производство Китай, поставщики Китай, производители, низкая цена, купить, дешево, скидка
Предыдущая статья
Гальванометр с автофокусом AF2206-SСледующая статья

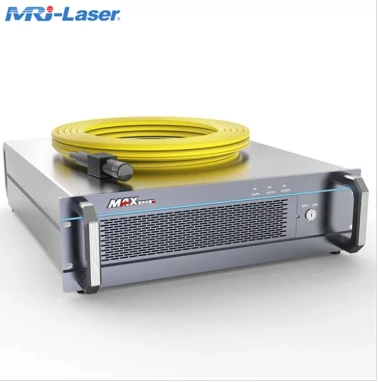

Волоконный лазер с настраиваемой шириной импульса MAXВам также может понравиться
